Modélisation du plan béton

Ce module essentiel permet de traiter pratiquement tous les types de structure. Tous les éléments béton seront reproduits.
Il y a trois façons de créer un plan béton :
1. Si vous ne possédez pas de fichier informatique, vous pourrez reproduire entièrement votre plan béton en dessinant toutes les entités: voiles, ouvertures, dalles, poteaux, poutres, …
2. Le cas le plus courant : vous avez les fichiers informatiques, vous pouvez importer dans PCMO les fichiers d’extension dwg ou dxf.
3. PCMO importe également les fichiers IFC.

La récupération des calques d’un plan architecte réalisé sous Autocad par exemple, permet de nettoyer le plan en les sélectionnant sous PCMO.
A partir de ce dernier plan, les entités béton (murs, ouvertures, poteaux, poutres) sont recréées automatiquement ; donc reconstitution rapide d’un plan de niveau et obtention instantanée des métrés et volumes bétons déterminant pour la suite de l’étude.

Numérotation automatique de tous les voiles et obtention rapide d’un tableau général exportable vers Excel : très pratique pour des calculs auxiliaires tels que temps de réalisation, ferraillage,…)
Définition des informations générales pour un niveau
Définitions des cas particuliers: hauteurs spéciales et réalisation de pratiquement toutes les formes de voiles
Traitement des décalages de niveau de dalle, des dalles en pente ou inclinées...
Traitement rapide des décalages de niveaux entre bâtiments.

Fonctionnalités

Utilitaire de numérotation alphanumérique des files ou ½ files de voiles.
Utilitaire de cotation de niveau de dalles avec reconnaissance des différentes épaisseurs.
Contrôle des collisions béton.
Gestion des ouvertures dans dalles et de tous les types dans voiles avec dessin du sens d’ouverture dans le cas de huisserie.
Traitement des ouvertures spéciales.
Gestion des seuils ou appui de baie et des linteaux
Création des escaliers.
Vérification instantanée par élévation de voile.

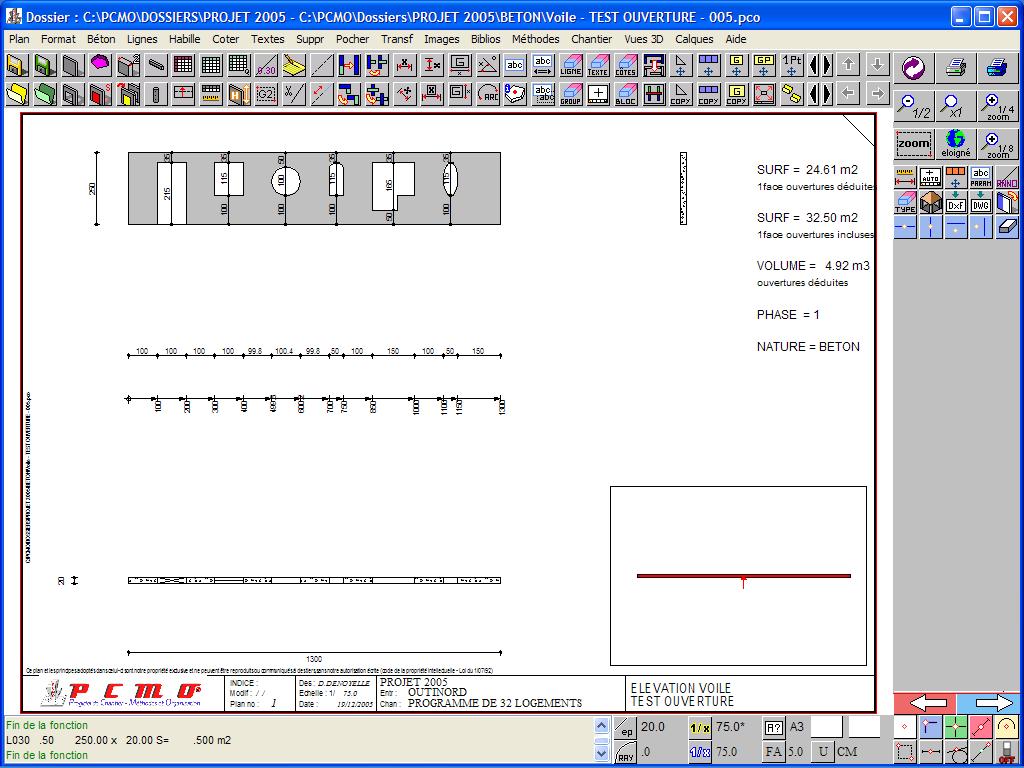

Génération automatique de plans d’élévation de voiles avec cotation (création de 100 plans en 30 secondes), par sélection, par phase (jour de réalisation), ou en totalité. Toutes les informations relatives aux voiles sont présentes sur le plan (nature, volume, surface, jour de réalisation, ouvertures,…)
Mise à jour des poutres une par une, en série ou globalement (hauteur et position)
Gestion de la nature des éléments pour les voiles, les dalles, les poteaux et les poutres (béton, briques, parpaing, préfabriqué).

Création de calques prédéfinis

C’est une des nouveautés 2005 qui vous apportera un gain de temps énorme. En effet, avec cette notion de calque, vous pourrez réaliser jusque 10 plans se rapportant à une structure béton avec un seul fichier de sauvegarde. Chaque calque contient ses propres informations : numéro de plan, désignation, échelle, format ...et permet d’en obtenir une impression séparée pour constituer un dossier.
Ceci a pour avantage de n’effectuer qu’une seule fois les modifications si vous devez effectuer des changements de structure.

Exemples de réalisations

Elévations, coupes, sections et perspectives

La réalisation des différents niveaux d’un bâtiment permet non seulement de le reconstituer mais aussi de le visualiser dans l’espace : voir chapitre visualisation 3D.

Vous savez combien il est long et compliqué de consulter de multiples grands plans de niveaux pour en tirer des sections pour l’étude des sécurités ou protections d’un bâtiment. Grâce à l’un de nos derniers développements, vous pourrez obtenir en élévation la façade ou le pignon de votre choix. Vous pourrez désigner un plan de coupe horizontal, vertical ou oblique pour obtenir automatiquement en quelques secondes, une coupe ou une section du bâtiment (pour accompagner une élévation de grue par exemple).

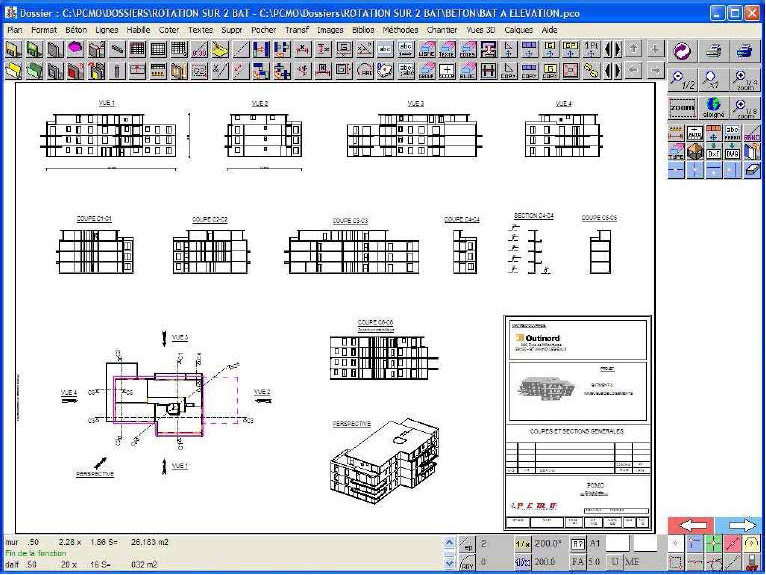

Le plan complet format A1 montré ci-dessus, qui ne comporte pas moins de 4 élévations, 7 coupes ou sections et 1 perspective, a été réalisé, montre en main, en moins de 10 minutes.
