Tous les modèles des différents constructeurs de banches peuvent-être intégrés au logiciel. Il suffit d’en faire la demande.

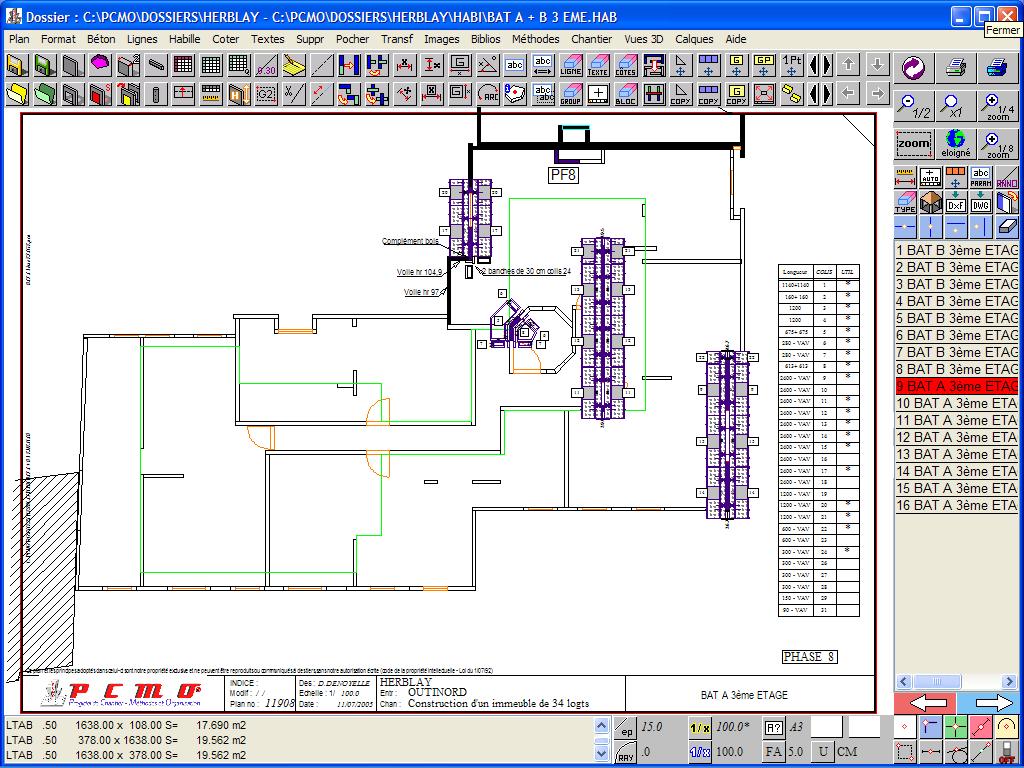

Calepinage automatique
Votre phasage est terminé, il s’agit maintenant de montrer les rotations de banches sur toutes les phases pour le chantier mais aussi de déterminer les quantités de matériels nécessaires. Cette opération prend aussi énormément de temps pour les bureaux de méthodes en fonction du nombre de phases, de niveaux et de bâtiments à étudier.
PCMO vous apporte une solution révolutionnaire ! En effet, à partir des plans de phasage, un calepinage automatique de banches va être réalisé en 5 secondes.
Pour ce calepinage automatique, PCMO calcule le matériel de coffrage minimum nécessaire et optimise la rotation suivant le choix de l’utilisateur, on vous propose 3 options :
1. Optimisation des quantités
2. Optimisation voile par voile (choix des banches par rapport aux longueurs de voiles au détriment des quantités).
Calepinage manuel
Vous implantez vos banches voile par voile en créant vos colis en simple face ou en vis à vis. Vous réutilisez les colis créés dans chaque phase.
Pour faciliter cette opération, PCMO vous donne la longueur du voile à équiper et la liste du matériel restant disponible au fur et à mesure de la mise en place des banches.

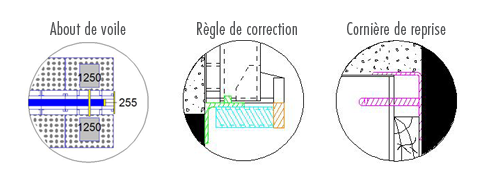

Accessoires
Tous les accessoires nécessaires à la réalisation des voiles béton sont disponibles et pourrons être implantés :
- Les abouts de voiles en création manuelle ou automatique
- Les cornières de reprise
- Les cornières d’angle
- Les règles de correction dans différents modèles
- Les compléments bois
- Les règles de coffrage
- Les règles de décoffrage
- Les règles de décalage
- Les coffrages bois
- Les passerelles de contournement
Une bibliothèque est également disponible afin d’ajouter sur les plans des détails dans des échelles différentes.
Utilitaires
- Vérificateur de cohérence d’entretoises : cas d’entretoises trop proches d’un mannequin ou d’une extrémité de voile (paramétrable en fonction du matériel utilisé).
- Vérificateur de collisions de matériel : contrôle des collisions de matériels entre eux ou avec des voiles béton
- Outil d’aide mettant en évidence les restes à coffrer pour le choix des accessoires complémentaires.
- Utilitaire de dessin permettant la représentation des repères de colis de banches, des passerelles, des poutres, des textes de matériels et des zones de réalisation de dalles.
- Utilitaire de colisage pour :
- Renommer un colis
- Permuter deux colis
- Fusionner deux colis
- Tableaux d’utilisation des colis jour par jour ou globalement
- Tableau des quantitatifs de banches jour par jour
- Plan des colis de banches
- Repérage des voiles banchés : donne le linéaire de voile et la longueurs de coffrage
- Recalage d’un train de banches: permet de recentrer un train de banches sur un voile ou de le décaler d’un côté ou de l’autre ou par valeurs.
- Mise en tampon pour les matériels ne bougeant pas d’un phase à l’autre.
- Démontage ou remontage des passerelles de banches sans modifier le colis.
- Génération d’une liste de matériel (voir chapitre listes export), incluant tous les accessoires dessinés.
- Gestion des hauteurs de banches par création de configurations permettant d’inclure des sous hausses, des banches et des rehausses.
- Utilitaire de modélisation de banches pour offrir la possibilité de créer ses propres modèles de banches en 2D et 3D.
- Obtention d’une élévation momentanée sur le voile en cours de calepinage pour vérification des hauteurs voile / banche.
- Création automatique de plans d’élévation de voile banché complets (quelques secondes pour une proposition d’habillage).
On y trouve tous les renseignements utiles :
- coupe sur banches incluant la position en hauteur des entretoises
- rappel du calepinage en plan avec position des abouts
- Elévation voile avec sous hausses, banches et rehausses et toutes les dimensions et positions des mannequins et entretoises.
Ces renseignements sont primordiaux pour les bureaux de méthodes mais aussi pour les hommes de chantier qui doivent mettre en oeuvre les banches jour après jour.

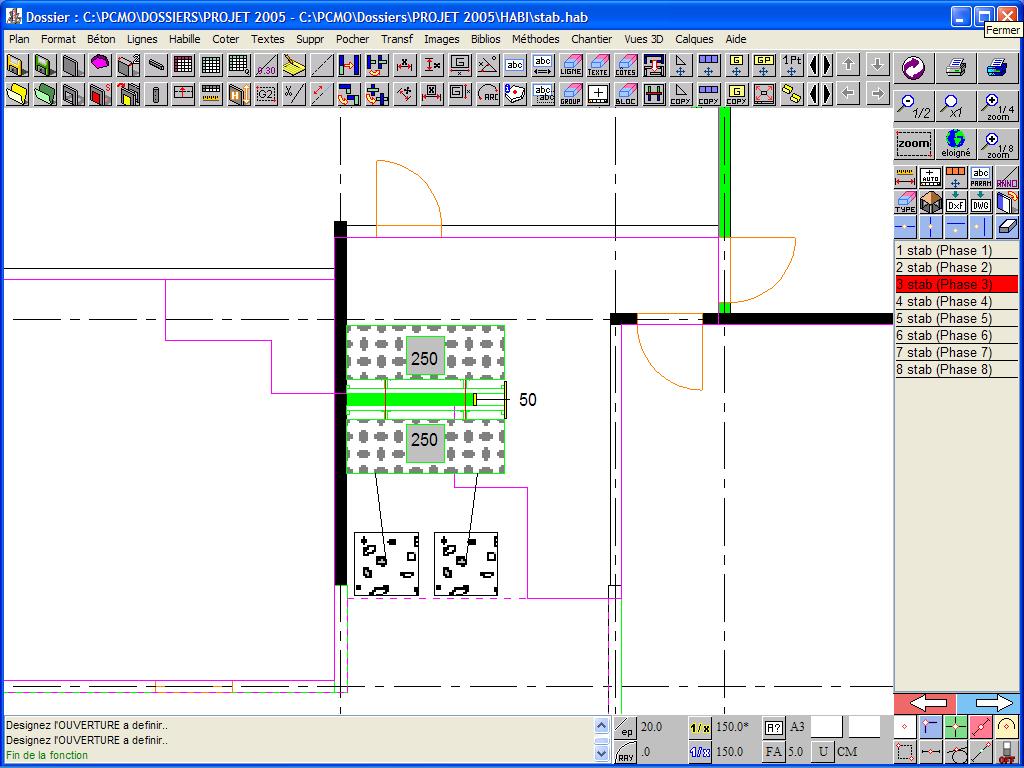

Stabilité
La stabilité des banches est un élément indispensable qui doit compléter toute étude. PCMO en facilite largement sa mise en place :
- Soit en simple face par des plots béton et des étais (ceux-ci sont gérés en fonction des hauteurs de banches)
- Soit en vis à vis par des compas de stabilité
