Généralités

Ce module intègre toutes les fonctionnalités classiques de dessin 2D et même plus…

• Gestion des formats standards du A4 jusqu’au A0, des formats US, et possibilité de créer des formats de dimensions spéciales pour des impressions sur traceur.
• Mise en place des infos cartouche et N° de plan automatique.
• Gestion de l’échelle: Choix d’une échelle personnalisée ou remise à une échelle automatiquement avec recentrage du plan par rapport au format en cours.
• Choix des unités de dessin : mètre, centimètre, millimètre ou pied pouce.

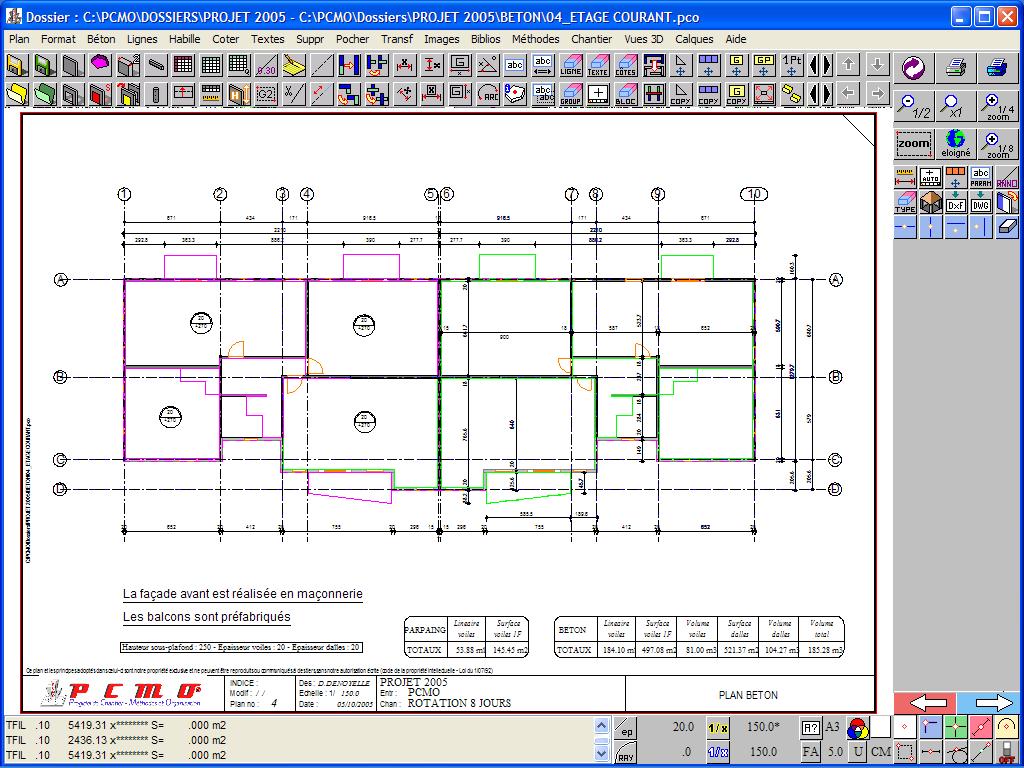

Cotation

• Cotations linéaires, obliques, cumulée ou relative, associative ou non.
• Cotation point par point ou d’un groupe d’éléments (vertical ou horizontal) en automatique.
• Cotations d’angles (degrés, centième), d’arc et de rayons.
• Cotations de niveaux (épaisseur dalle et altitude).
• Précision sur les cotes (jusque 3 décimales dans l’unité choisie).
• Justification (pour déplacer automatiquement une cote qui est dans un endroit gênant).
• Choix des extrémités de cote par flèches, points ou tirets.

Lignes

• Création de tous types de lignes (traits forts, pointillés et axes).
• Choix des couleurs et épaisseurs de 0,10 à 5 mm.
• Choix des noms pour reconnaissance des entités.
• Création de lignes en 2 points avec épaisseur prédéfinie.
• Toutes les fonctions sont à disposition pour des tracés géométriques complexes.
• Modification d’une ligne crée en ajoutant, supprimant, déplaçant des points.
• Création de chanfreins ou arrondis sur des lignes.
• Création de lignes de groupe pour sélectionner des ensembles.
• Création de blocs sur quatre niveaux.
• Calcul et positionnement automatique du centre de gravité d’ une forme quelconque.
• Fusions, intersections, projections,...

Textes

• Gestion des textes et des zone de textes avec choix des polices, couleurs …
• Possibilité de changer un paramètre quel qu’il soit sur toute un famille de textes.
• Raccourci clavier pour créer rapidement un texte ou rappeler le dernier texte créé pour le repositionner.
• Création d’un lexique français, anglais … pour intégrer des termes spécifiques.
• Création automatique de tableaux de textes.
• Possibilité de créer ou transformer un texte en 3D.

Plus de fonctionnalités

• Permet toutes les transformations géométriques telles que déplacement, copie, symétrie, rotation, homothétie, ciseaux …
• Permet de cacher des éléments pour transformation partielle d’un plan.
• Import DWG, import et export DXF.

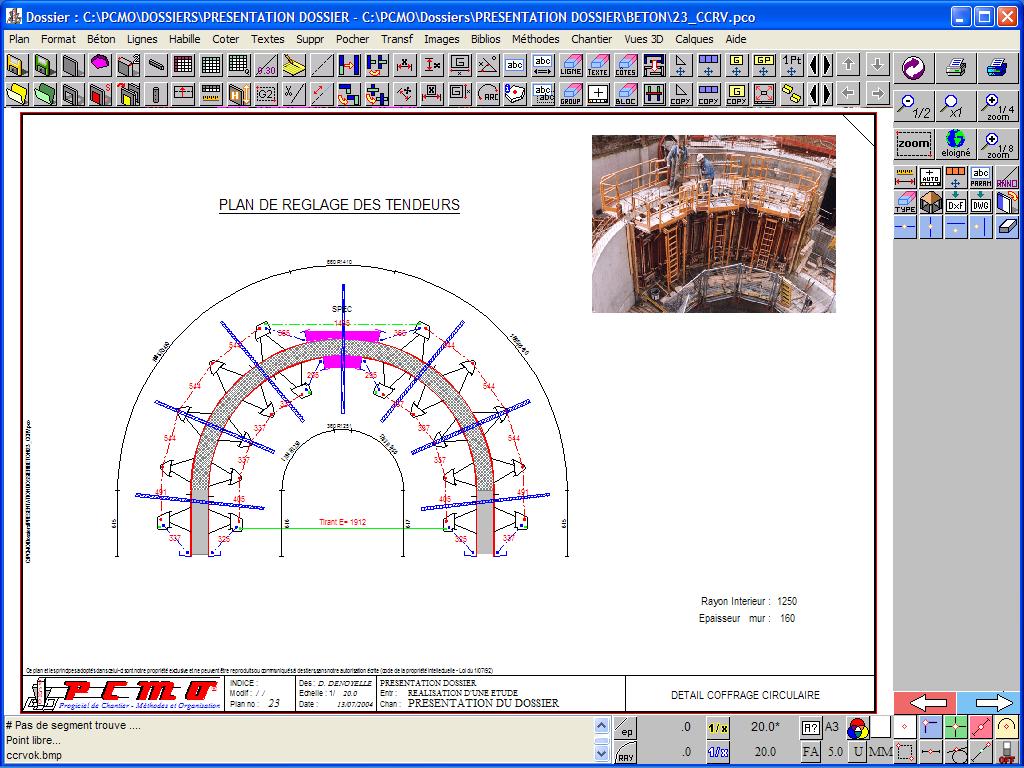

• Gestion des images de tous formats: bmp, jpg, tif…
• Génération d’images par capture d’écran partielle facilement intégrable dans les PPSPS.
• Personnalisation de l’environnement : gestion des menus, des barres d’outils et des raccourcis.

Outil de bureau d’étude complet

• Version locale ou réseau pour partage des données et standardisation des méthodes de travail.
• Création et gestion de bibliothèques personnalisées.
• Réalisation et gestion de plans d’études, de commande, de plans standard et de catalogues techniques
• Listes automatiques de plans par étude, par habillage ou par répertoire.
• Facilité d’impression sur toutes imprimantes et traceurs.
• Impression multiple jusque 999 plans différents en automatique.
• Utilitaire de création de cartouche personnalisé intégrant votre logo.
