Dans la plupart des cas, le plan masse DWG ou DXF sera récupéré pour réaliser l’installation de chantier.
Dans le but d’une visualisation 3D, les bâtiments qui sont en principe déjà modélisés seront repositionnés sur le plan.
Les éléments de chantier seront choisis à l’aide de tableaux explicites avec dessin des différents modèles et seront ensuite mis en place très facilement.

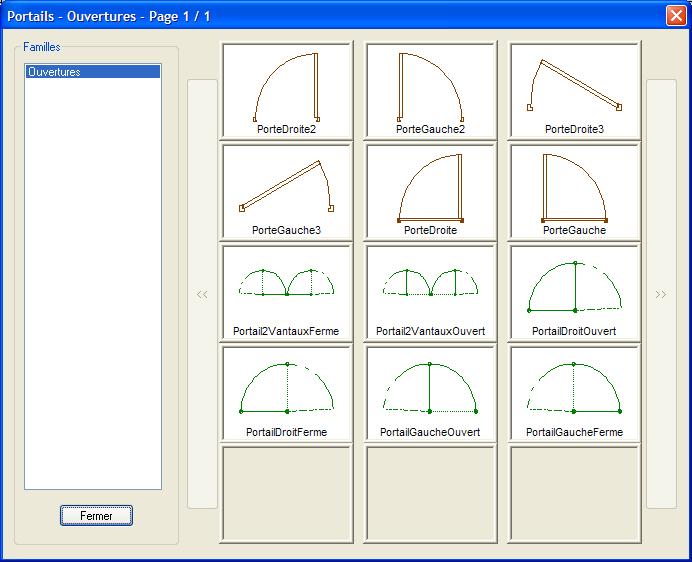

Les clôtures et les portails
Choix de modèles les plus utilisés sur chantier.
Le linéaire et le nombre de plots seront donnés automatiquement dans un tableau récapitulatif.
Les grues

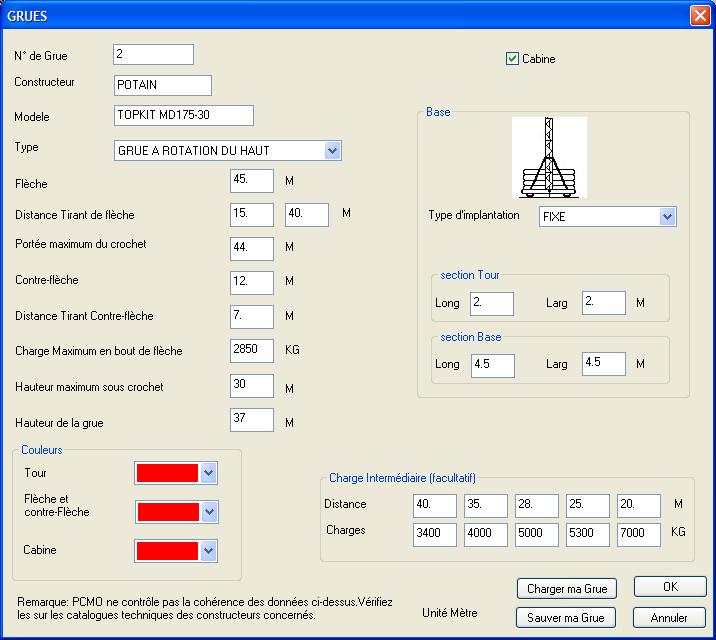

Création de la bibliothèque au fur et à mesure des besoins. Les différents modèles sont paramétrés et sauvegardés : Grue à rotation du haut ou du bas, fixe, roulante ou ancrée. Information des charges admissibles en fonction de la position du chariot avec représentation sur le plan.
Contrôle des collisions entre flèches et fûts des différentes grues.
Choix des couleurs suivant constructeurs.
Représentation des zones de non survol.
Vue en élévation de grues générées automatiquement à partir d’une grue posée.
Génération du tableau d’informations de grues.
Les bungalows
Création et sauvegarde de la bibliothèque de bungalows (dimensions, couleur tôle et armature).
Renseignements sur la position en hauteur à la mise en place suivant le terrain ou pour la superposition.
Les voies
Tracé des voies d’accès et des routes éventuellement pour la présentation en 3D.
Contrôle des rayons de giration des véhicules.
Les réseaux

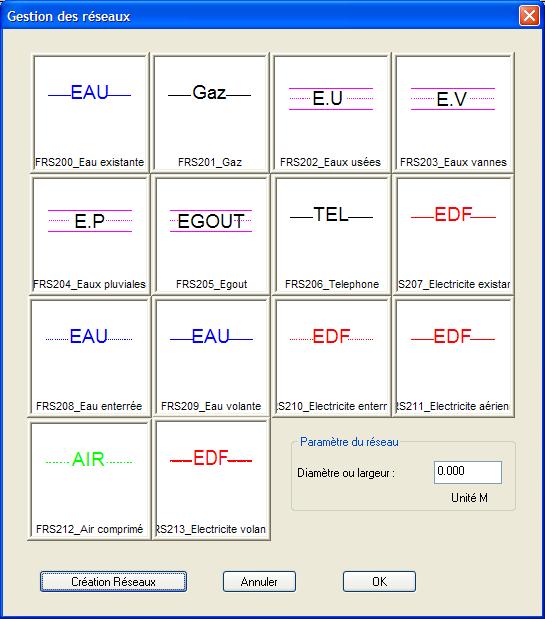

Implantation de tous les réseaux de fluide: eau, gaz, électricité aérienne ou enterrée, ligne téléphonique, égouts,…
Création et sauvegarde des câbles référencés pour l’alimentation électrique des grues et bungalows, avec choix de la couleur, de la représentation symbolique, référence directement indiquée le long du câble.
Obtention d’un tableau récapitulatif indiquant les références et linéaires pour chaque réseau.
Création et sauvegarde des armoires électriques.
Visualisation en 3D.
Les zones
Réalisées par modification de ligne ou par création ; Choix des zones ci-dessous par une boîte de dialogue. Aires de préfabrication, ferraillage, stockage, montage et parking.
Les compléments de chantier

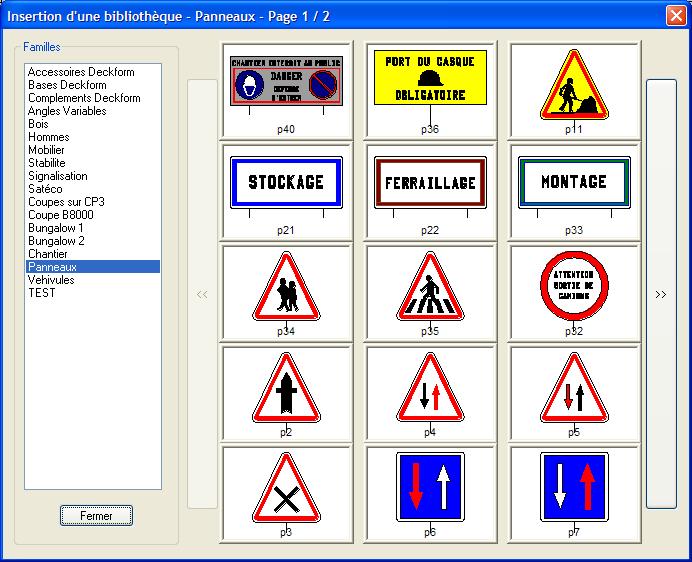

Une bibliothèque d’éléments représentés en 2D et 3D est à votre disposition pour rendre votre chantier plus vrai, plus vivant, mais aussi pour éviter les aléas en réalisant une étude complète et détaillée. Les éléments de bibliothèque mis en place à partir de la boîte de symboles ci-contre sont :
La signalisation
Cet élément indispensable autant dans l’enceinte qu’autour du chantier, tout sera prévu sur le plan (2D et 3D) pour une bonne circulation en toute sécurité.
Etant représentés à l’échelle du plan, les objets importants pourront être reproduits à plus grande échelle grâce à des éléments élastiques (exemple ci-dessus): panneaux, flèches, loupe, ...
Calcul des temps d’occupation de grue
« Voici un grand pas en avant qui va nous mener dans un avenir proche vers : les temps de réalisation de bâtiments, calcul main d-oeuvre, déboursés de chantier, planning, … »
Les données de base (temps unitaires) peuvent être gérés et enregistrés par chaque utilisateur.

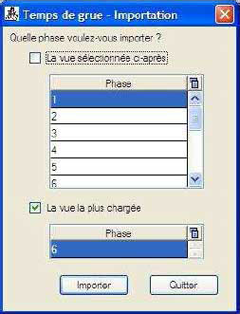

Un calcul rapide est effectué sur chaque phase pour déterminer la phase la plus chargée et vous obtenez la boîte ci-contre.
Vous pouvez alors importer la phase proposée ou celle de votre choix.

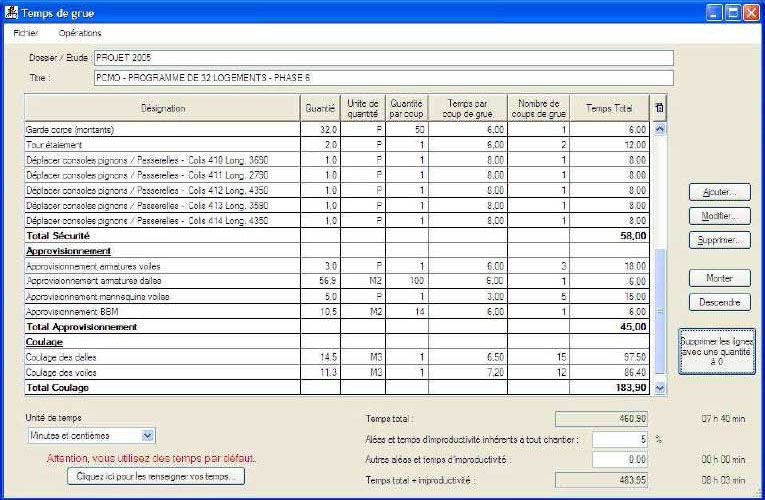

Voici l’affichage du résultat :
Gestion du tableau :
Ce tableau est très souple à utiliser :
Vous pouvez intervenir sur chaque donnée pour la modifier. Utilisez aussi le bouton à droite « modifier » pour retrouver toutes les caractéristiques de la ligne sous forme de boîte :
Les fonctions « nouveau projet vide ou pré-rempli », vous permettent de calculer des temps de grue par rapport à n’importe quel appareillage de façon manuelle.

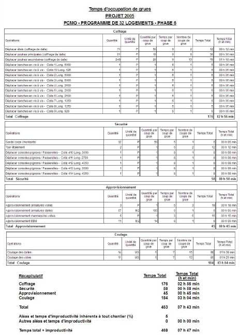

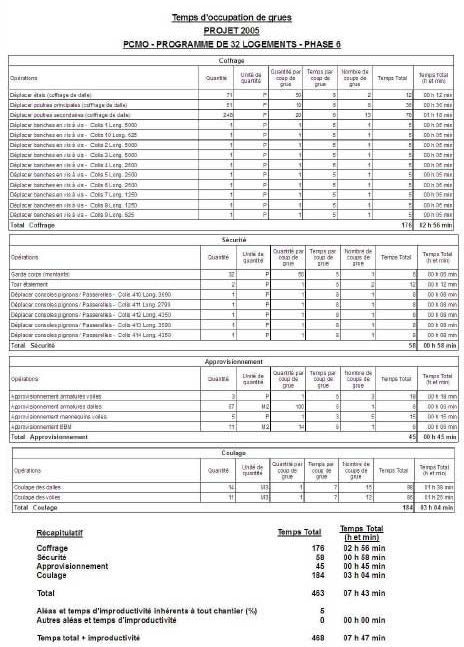

Mise en page automatique et impression :
